STEP电梯控制系统小课堂（一）系统调试界面

发布时间：

2023-09-01 00:00

电梯控制系统是电梯的核心，决定着电梯的运行质量和效率。28年深耕电梯行业，新时达始终以“用户价值”驱动电梯控制系统产品开发，力求将每一项复杂的控制、驱动算法和用户体验都做到极致、精益求精。

从本期起，我们将从调试、接口、功能测试等几个维度，分期介绍新时达电梯控制系统，欢迎大家观看学习与探讨。

今天，让我们先来了解新时达电梯控制系统的调试操作界面吧！

调试操作界面，一直都是新时达电梯控制系统开发的重点之一，经过多次迭代，图标、语种显示以及功能键的设计趋于完美交互效果，满足了用户的认知习惯。目前，调试操作工具有两种：手持操作器、板载操作器。

一、手持操作器SM.08/G :便携易用、兼容性强

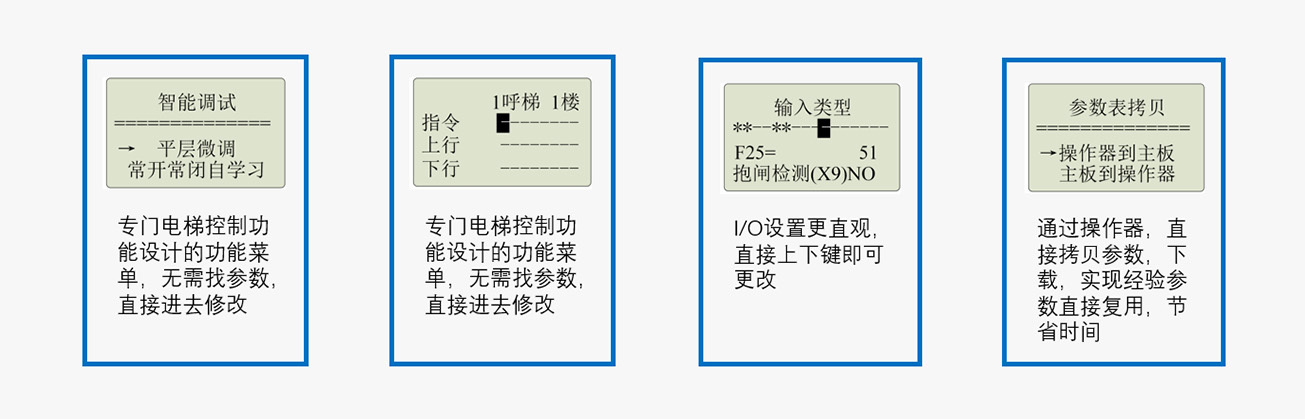

手持式操作器，由于具有显示友好、调试方便的特点，得到广泛使用。STEP手持式操作器型号为SM.08/G，其外观大气、可靠耐用，且适用于380\C7000\G9000等所有STEP产品平台，除此之外，它还具有以下特点：

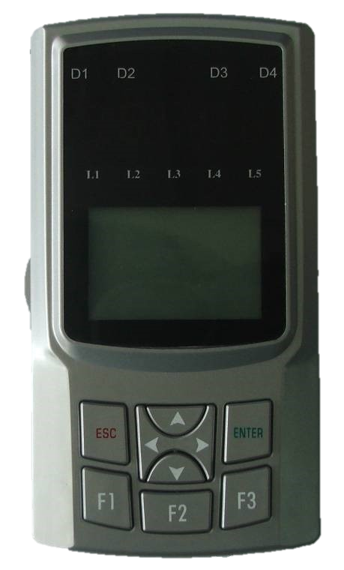

SM.08/G手持式操作器

故障显示信息全面，可以显示故障码，故障子码，状态、楼层、方向、井道位置、编码器信息、给定和反馈速度等，帮助迅速定位故障原因。

二、板载操作器:主板上的智慧“精灵”

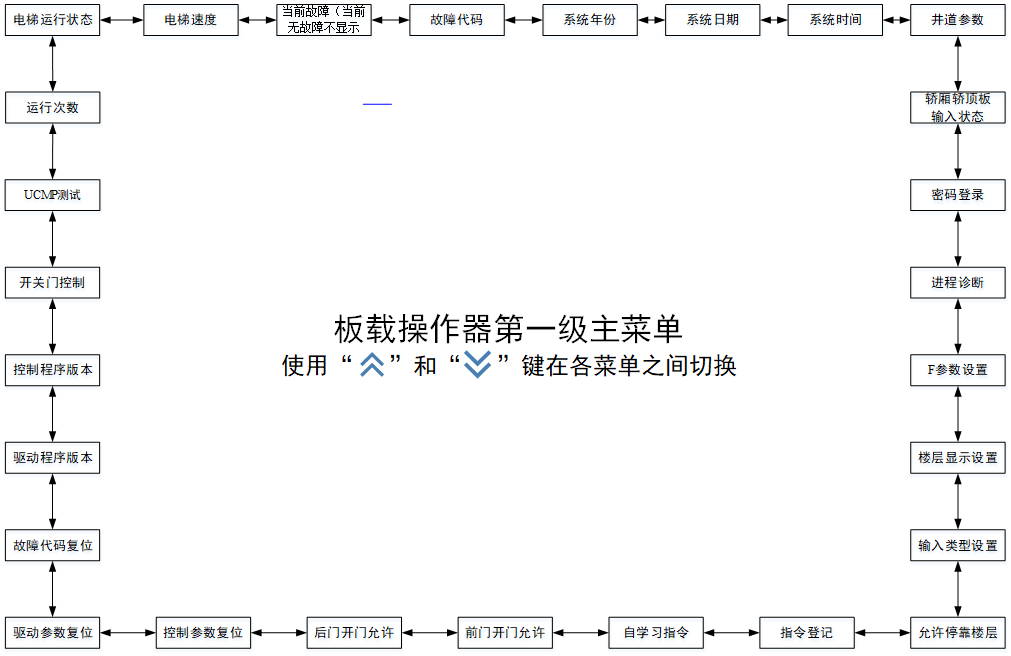

新时达还在主板上预留了板载操作器，以方便现场进行状态监视、故障查看、参数设置、测试功能等基本操作。以C7000平台为例，它具体以下特性：

C7000平板载操作器

1、通过七段码左侧LED灯，显示系统的工作状态，迅速了解系统状态：

2、完成多项基本参数和重要的功能测试：

3、显示电梯的基本状态，包括：运行状态，所在楼层，门的状态。

4、参数设置：

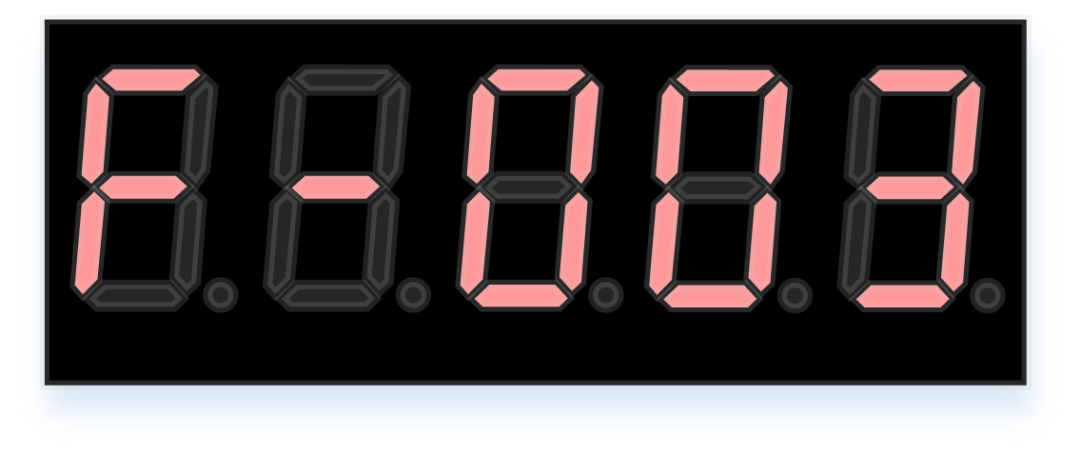

5、故障代码：

五大操作升级介绍

为了不断满足用户需求，让控制系统操作调试简单化，以提升现场便捷性和安装施工效率，新时达电梯调试操作界面，设置了不少实用小技巧，赶紧get起来吧！

1. 上电后直接显示主界面，无需按钮也无需登录密码；

2. 减少参数层级，通过上电->主界面->ENTER->1级菜单ENTER->2级菜单->设置，只保留3级菜单，减少操作步骤；

3. 设置快捷键F2，直接进入慢车调试界面，将慢车调试所有参数汇总（约11个），直接完成慢车参数调试；

4. 设置快捷键F3，直接进入参数汇总界面，直接进入到所有参数界面，减少操作步骤；

5. 减少50%功能菜单的显示，仅通过维修调试权限展开，减少过多功能参数对用户的干扰。
