产品描述

产品介绍

尼康调试盒

特点及优势

1. 接线图如下：

2.上电前设置好以下：
（1）把测试器后面的EC电源切换到INT项。

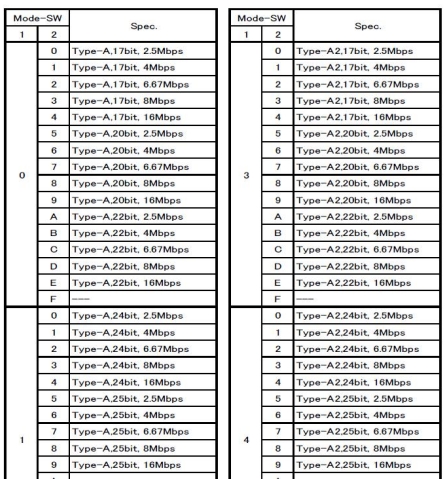

( 2）把测试器前面版上MODE设置为测试用的编码器，其编码器对应的表如下：

   （3）在测试机前面版左下角的开关调至Analog Check。
   （4）在后面版插上5V电源供电。
   （5）把测试电机通过联轴器外部提供一个高于800转的转速让其运转。
   （6）打开测试机电源至ON。
3.测试：
   （1）把ECPOWER 键按下，提供给编码器供电。

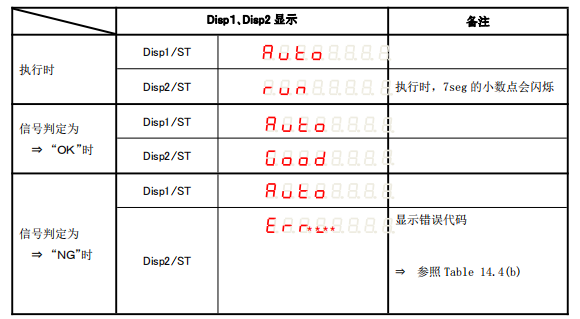

   （2）同时按下SHIFT+F3键，测试机开始测试，测试完成后会显示结果。结果比对如下图：

错误代码如下：

尼康测试盒步骤：四个图，分别由左到右对应
